XRBU系列交叉滾子軸承

發布日期：2022-10-09 14:40:35

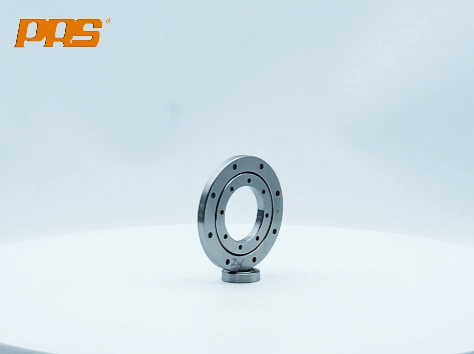

XRBU系列交叉滾子軸承（超薄壁; 外圈內圈整體; 帶安裝孔;）

咨詢熱線：400-680-3790 在線留言

規格型號 產品介紹

XRBU系列交叉滾子軸承結構圖：

XRBU系列交叉滾子軸承結構圖

XRBU系列交叉滾子軸承型號參數表：

公稱型號	外型尺寸			額定負荷		質量
	內徑	外徑	寬度	徑向(KN)		質量
	d	D	B	C	Co	Kg
XRBU 105	10	43	5	1.5	1.4	0.04
XRBU 205	20	53	5	1.8	2.1	0.06
XRBU 305	30	63	5	2.1	2.7	0.08
XRBU 405	40	73	5	2.4	3.4	0.1

注：
1、在要求高精度時，請選用內圈旋轉的方式。
2、如有需要或疑問，請聯系我們，我們會盡快為您答復。
您也可以直接發郵件到sales@lyprs.com;；或致電：400-680-3790，或者直接咨詢?cè)诰€客服。

XRBU系列交叉滾子軸承編碼規則：

【XRBU型號編碼示例】
XRB6013	UU	CC0	P2
型號 60：公稱內徑 13：公稱寬度	密封方式：無符號：無密封 UU：雙面密封 U：?jiǎn)蚊婷芊?/span>	徑向游隙符號 CC0：負游隙（預壓荷） C0：正游隙 C1：大游隙（比 C0 再大一點）	精度符號 無符號：普通精度（P0 級） P6、P5、P4、P2、USP

交叉滾子軸承的選擇必須確認以下要求：

XRBU系列內圈旋轉精度：

XRBU系列的內圈旋轉精度							單位（Unit）: μm
軸承內徑的公稱尺寸		內圈徑向跳動允許值					內圈軸向跳動允許值
軸承內徑的公稱尺寸		內圈徑向跳動允許值					內圈軸向跳動允許值
超過	以下	P0級	P6級	P5級	P4級	P2級	P0級	P6級	P5級	P4級	P2級
18	30	13	8	4	3	2.5	13	8	4	3	2.5
30	50	15	10	5	4	2.5	15	10	5	4	2.5
50	80	20	10	5	4	2.5	20	10	5	4	2.5
80	120	25	13	6	5	2.5	25	13	6	5	2.5
120	150	30	18	8	6	2.5	30	18	8	6	2.5
150	180	30	18	8	6	5	30	18	8	6	5
180	250	40	20	10	8	5	40	20	10	8	5
250	315	50	25	13	10		50	25	13	10
315	400	60	30	15	12		60	30	15	12
400	500	65	35	18	14		65	35	18	14
500	630	70	40	20	16		70	40	20	16
630	800	80	45	23	18		80	45	23	18
800	1000	90	50	25	20		90	50	25	20
1000	1250	100	55	30	25		100	55	30	25

XRBU系列徑向游隙：

XRBU型徑向游隙						單位（Unit）: μm
滾子節圓直徑mm		CC0		C0		C1
超過	以下	最小	最大	最小	最大	最小	最大
18	30	-8	0	0	15	15	35
30	50	-8	0	0	25	25	50
50	80	-10	0	0	30	30	60
80	120	-10	0	0	40	40	70
120	140	-10	0	0	40	40	80
140	160	-10	0	0	40	40	90
160	180	-10	0	0	50	50	100
180	200	-10	0	0	50	50	110
200	225	-10	0	0	60	60	120
225	250	-10	0	0	60	60	130
250	280	-15	0	0	80	80	150
280	315	-15	0	30	100	100	170
315	335	-15	0	30	110	110	190
355	400	-15	0	30	120	120	210
400	450	-20	0	30	130	130	230
450	500	-20	0	30	130	130	250
500	560	-20	0	30	150	150	280
560	630	-20	0	40	170	170	310
630	710	-20	0	40	190	190	350
710	800	-30	0	40	210	210	390
800	900	-30	0	40	230	230	430
900	1000	-30	0	50	260	260	480
1000	1120	-30	0	60	290	290	530
1120	1250	-30	0	60	320	320	580
1250	1400	-30	0	70	350	350	630
